Как снять впускной коллектор 2114

Содержание

Действия в чрезвычайных ситуациях Ежедневные проверки Инструкция по эксплуатации Предостережения и правила техники Основные инструменты, измерительные Двигатель и его системы Трансмиссия Ходовая часть Рулевое управление Тормозная система Электрооборудование автомобиля Кузов Система вентиляции и отопления салона Приложения Коды неисправностей Электросхемы

Источники

  • https://expertvaz.ru/2110/premer-komplektatsii-tsena.html
  • https://videoremont-mashin.ru/remont-kpp-vaz-21108/ustanovka-konditsionera-v-vaz-2110-ot-priory-svoimi-rukami/
  • https://monolith.in.ua/predohraniteli-lada-2110/

Проверка регулятора напряжения генератора

Чтобы проверить регулятор напряжения, выключите все потребители, кроме дальнего света, и заново измерьте напряжение. Напряжение должно быть в диапазоне 13,2-14,7 В. Горит на панели приборов лампа заряда аккумулятор, это признак возможной неисправности генератора.

Горит на панели приборов лампа зарядки аккумулятора, это признак возможной неисправности генератора.

1. Отсоедините «-» провод от АКБ.

2. Отсоедините провод возбуждения генератора.

3. Ключом на десять отверните гайку крепления проводов к выходу «В+»…

…и снимите их.

4. Снимите ремень генератора , отверните регулировочный болт генератора и фиксирующую гайку.

5. Выньте натяжную планку.

6. Ключом «на 13» отверните гайку нижнего крепления генератора.

7. Выньте болт.

8. Снимите генератор.

Для начала, генератор отчистите от грязи, чтобы приятней было работать с ним. Мне не нравится работать, как некоторые мастера по уши в масле или мазуте. Однажды наблюдал как ремонтировали двигатель на Ниве, клапан свалился с капота на землю, а мастер установил его в двигатель, не протерев даже. Вопрос, как долго будет работать двигатель после подобного «ремонта». После того как почистите, начинайте разбор.

9. Отожмите три защелки, подденьте кожух отверткой…

10…и снимите его.

11. Крестовой отверткой отверните два винта…

12…и отведите регулятор напряжения

18. Расположение частей генератора перед разъединением рекомендуется пометить. 19. Через отверстие высокой головки «на 21» (удерживаемой трубным ключом) вставьте шестигранник «на 8» и отверните гайку крепления шкива.

20. Снимите шкив…

21… шайбу.

22. Крестовой отверткой отверните четыре винта, которые соединяют крышки. Болты выходят наружу и при эксплуатации они часто окисляются или ржавеют. Открутить их бывает очень сложно. Перед откручиванием желательно обработать их жидкостью WD-40.

Когда болты поддались, поставьте фломастером метку на обоих частях и на самом статоре генератора. Проблема в том, что на корпусах и статоре нет меток для контроля сборки. Если не проставить метки, то при сборке сложно найти правильное положение частей.

23. Снимите переднюю крышку.

24. Крестовой отверткой отверните три винта крепления обмоток статора…После этого, аккуратно отогните провода от обмотки вверх. Будьте внимательны, не отломите проводок.

25… винт крепления выпрямительного блока.

26. Снимите выпрямительный блок, ее еще называют “подковкой “(выпадет контактный болт)

27…и статор.

28. Надавите на втулку …

29…вытолкните ее вместе с ротором из задней крышки.

30. Поддев отверткой…

31…снимите втулку с заднего подшипника.

32. Двухзахватным съемником спрессуйте подшипник с вала ротора.

Если нет у вас съемника, то положите с двух сторон подшипника гайки на 8 и используя две отвертки как рычаги, снимите подшипник (на видео это наглядно показано)

Собирайте генератор в обратной последовательности (на видео в начале статьи показана разборка и сборка).

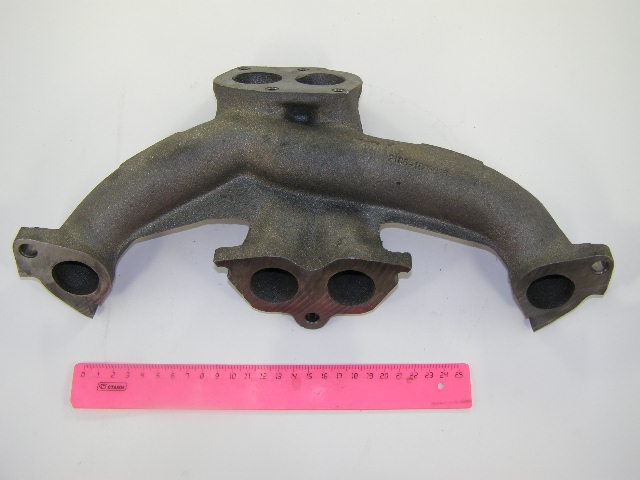

Выпускной коллектор

Теперь поговорим о выпускном коллекторе. Коллектор предназначен для сборки газов, которые образовались после сгорания топлива. Газы выходят через выпускные отверстия или окна в блоке цилиндров и имеют очень высокую температуру. После выхода из коллектора они движутся по направлению к нейтрализатору или катализатору, а затем в глушитель через резонатор. Затем продукты горения выпускаются в атмосферу.

Для более комфортной езды, для эффективной работы мотора нужно максимально снизить сопротивление газам на выходе и снизить шум при этом. Газы, которые поступают в коллектор ВАЗ, могут быть самой различной температуры. Она напрямую зависит от того, в каком режиме работает мотор.

Именно поэтому коллектор ВАЗ должен иметь возможность работать так, чтобы продукты горения могли поступать в него как при холостом ходе мотора, так и при работе двигателя на максимальных ресурсах мощности. Когда силовой агрегат работает на предельной мощности, выпускной коллектор может нагреваться до запредельных температур и накаляться буквально докрасна.

Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка

Эта деталь подвержена расширению вследствие высоких температур. Чтобы снизить влияние горячих газов и облегчить продуктам сгорания топлива возможность проходить в выхлопную систему, коллектор ВАЗ изнутри снабжен специальными рассекателями и отражателями. Сегодня для использования в моторах семейства ВАЗ применяют два вида этих устройств.

Один колектор расположен обычно над, а другой под свечами зажигания. Чтобы максимально сберечь свечи от воздействия высоких температур, инженеры применили здесь специальные отражатели тепла, изготовленные методом штамповки. Такие детали свободно выдерживают температуру до 900 °С. Именно до таких температур может нагреваться выпускной коллектор.

В режиме холостой работы мотора коллектор практически не нагревается. Изготавливают эту деталь методом литья, материалом служит чугун. После процесса отливки изделие проходит обжиг, а затем отпуск тех участков, которые проходили закалку.

Почему коллекторы делают из чугуна? Этот материал отлично себя показал при работе в условиях резких перепадов температур. Ведь температуры в этой детали очень часто меняются от небольших до крайне высоких.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

  • основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
  • в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька

Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком.

Нередко выходят из строя заслонки коллектора

Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

  • ключи «на 8», «на 10», «на 13», «на 17»;
  • насадка типа «кардан» и торцовые головки «на 17», «на 19»;
  • магнитная отвёртка;
  • отвертки, пассатижи;
  • новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

  • www.drive2.ru
  • www.drive2.ru
  • remont2114.club
  • etlib.ru

Инструмент и необходимые детали

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

  • ключи рожковые и накидные на 8, 10, 13, 17;
  • ключ с головками на 17, 19;
  • отвертки, пассатижи.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.

Рекомендуем: Выбор и установка паука Subaru Sound на ВАЗ 2114За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектораЧасто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Замена прокладки

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

  • отвертки (шлицевую и крестовую);
  • острый нож или шпатель (снять б/у прокладку);
  • накидные ключи в комплекте;
  • жидкость против ржавчины (к примеру, WD-40);
  • емкость с широким горлом на 5 л (для слива антифриза);
  • сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

  1. Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
  2. Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
  3. Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
  4. Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
  5. Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
  6. После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
  7. Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

  1. Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
  2. От дросселя отсоединяют топливные трубки с тросом акселератора.
  3. Отключают датчики холостого хода/заслонки дросселя.
  4. Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
  5. Снимают последний, отключая провода у блока управления впрыском.
  6. Демонтируют топливную рампу, не выкручивая форсунки.
  7. Открепляют от ВК приемную трубу.
  8. Снимают по очереди впускной и выпускной коллекторы.
  9. Убирают старую прокладку.
  10. Очищают ножом стык коллектора и ГБЦ.
  11. Ставят новую прокладку, производя обратный монтаж.
  12. Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.

Установка выпускного коллектора от ВАЗ 2114 без катализатора

Решил поменять выпускной коллектор, т.к старый сток коллектор ВАЗ 2108 отслужил свое. Поставить решил коллектор от ВАЗ 2114 без катализатора.

Сток коллектор ВАЗ 2108

Выпускной коллектор ВАЗ 2114 8 кл

Собственно сам процесс снятия старого коллектора описывать не буду, Новый коллектор ВАЗ 2114 встал на место как будто там и должно быть. Дальше пришлось сварить переходник с коллектора до катализатора.

Вот собственно сам переходник

Источники

  • drive2.com/l/4387571/
  • automotogid.ru/progorel-vypusknoj-kollektor-vaz-2114/
  • nadomkrat.ru/ustroistvo-avtomobiley/vyhlopnaya-sistema/vypusknoy-kollektor-vaz-2114
  • drive2.ru/c/535214773684404231/

Особенности нейтрализатора

Теперь рассмотрим работу и функции, выполняемые катализатором в автомобилях ВАЗ. Его также называют каталитическим нейтрализатором. Это устройство является одной из самых основных частей выпускной системы этих машин. Оно предназначено для того, чтобы как можно больше снизить токсичность отработанных газов, которые будут выброшены в атмосферу.

Конструкция устройства — это корпус, теплоизоляционный блок и непосредственно блок с носителем. Нужно особо отметить блок-носитель. Именно эта составляющая катализатора на ВАЗ, да и на многих других машинах, снабжена носителями из керамики, которые не подвергаются деформации при работе в высокотемпературных режимах и при повышенных вибрациях.

Конструкция этого элемента представляет собой несколько продольных сот, которые призваны увеличить площадь работы с выпускными газами. Средствами снижения токсичности выхлопных газов в автомобилях служат специальные вещества. В основном для этих целей применяют платину, палладий или родий.

Устройство нейтрализатора

Эти химические вещества призваны значительно ускорить реакции, которые проходят в нейтрализаторе. Эти вещества работают в процессах окисления углеводородов. В результате реакции получается обычный водяной пар. Родий работает катализатором в восстановительных реакциях.

Его основная роль — это восстановление оксидов азота в как можно более безвредные вещества. Блок, в котором находятся эти вещества, размещен в специальном продолговатой формы корпусе, а между ним располагается теплоизоляционный слой. Также в этом корпусе расположен датчик кислорода.

Практика показала, что при рабочей температуре выхлопных газов катализатор может уверенно задерживать более 90% всех токсичных газов. Так, эта деталь обладает значительной эффективностью.

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Рекомендуем: Течь масла из-под сальника коленвала: причины и устранение проблемы

Все демонтажные работы в обязательном порядке проводятся только на холодном двигателе. Чтобы было легко откручивать все крепежные элементы, вы можете предварительно, за несколько часов или даже за сутки до начала ремонта, обработать их с помощью WD40.

Замена коллектора ВАЗ 2114

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Признаки неисправностей

Прокладка выпускного коллектораОдин из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Рекомендуем: Замена резонатора на ВАЗ 2114Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости». Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

  1. Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

    Снимаем клемму с АКБ

  2. Сливаем антифриз из системы. Не стоит пренебрегать этим пунктом, несмотря на то, что завод не обязывает освобождать систему охлаждения от жидкости.

    Сливаем из системы охлаждающую жидкость

  3. Отключаем трубки топливных магистралей.

    Снимаем топливные трубки

  4. Находим датчик положения дроссельной заслонки, датчик холостого хода и снимаем с них провода.

    Отключаем датчик положения дроссельной заслонки

  5. Снимаем шланги вентиляции картера, шланг с вакуумного усилителя тормозов.

    Откручиваем патрубки

  6. Демонтируем ресивер, отключаем провода форсунок и снимаем топливную рампу в сборе. Демонтируем ресивер Отсоединяем электрический разъем топливной рампы Демонтируем топливную рампу
  7. Получаем полный доступ к коллектору. Демонтируем термоотражающий экран.

    Снимаем термоэкран

  8. Откручиваем приёмную трубу глушителя от коллектора.

    Отсоединяем приёмную трубу глушителя от коллектора

  9. Откручиваем гайки крепления коллектора со шпилек в головке блока.

    Демонтируем крепления выпускного коллектора

  10. Демонтируем коллектор.

    Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Меняем прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, можно аккуратно их удалить лезвием. При этом нельзя повреждать плоскость, иначе герметичность соединения будет нарушена.

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

На что влияет неисправный коллектор

Существует немало историй, рассказывающих о разрыве (и даже взрыве) треснувшего коллектора во время движения машины.

Безусловно, ни одна из них не является правдой, но тем не менее прохудившийся коллектор является очень серьезной проблемой, требующей немедленного решения, и вот почему: сквозь прогары и трещины внутрь выхлопной системы может попадать воздух, разбавляющий отработанные газы.

В результате этого лямбда-датчик будет неправильно определять их состав и неверно корректировать состав топливо-воздушной смеси, впрыскиваемой в двигатель, что приведет к троению, проседанию оборотов и нагару на свечах.


Согнутые клапана вследствие нарушения фаз газораспределения

Эти же трещины повлияют на вентиляцию картера, нарушив ее. Это приведет к неполадкам в работе ГРМ и повышенному износу клапанов. И, наконец, выходящие сквозь прогары выхлопные газы будут попадать в подкапотное пространство и, частично, в салон, вызывая неприятные запахи и дискомфорт во время поездок.

Виды элементов

Сегодня выпускают два вида выпускных коллекторов:

Цельные детали обладают более короткими каналами, которые затем объединяются в одну камеру. Материал — жаропрочный чугун. Деталь имеет невысокую эффективность по отводу газов. Это потому, что более короткие каналы коллектора служат препятствием для импульсов газов из блока цилиндров.

Большинство деталей производятся для массового использования, из-за часто страдает их качество. Такие коллекторы лишены зоны разрежения. Если они сильно нагреваются, а затем охлаждаются, чугунное литье может давать трещины. Тогда потребуется снятие выпускного коллектора ВАЗ 2114 и его замена.

Для спортивного и экстремального использования выпускают большое количество выпускных коллекторов с различными формами и способами соединения труб. Они изготавливаются из нержавейки. Автолюбители называют эти детали пауками.Различают короткие пауки и длинные.

Для примера, на 4-цилиндровом двигателе система труб представлена формулой 4-2-1. Так, каждый цилиндр имеет свою трубу. Затем эти трубы соединяются в две, а далее в одну. Такая система используется в тюнинге. Она позволяет увеличить мощность автомобиля и увеличить крутящий момент. Короткая система 4-1 используется в спорте.

Как уже было сказано, коллектор ВАЗ при работе сильно греется. Нагрев иногда приводит к термическим напряжениям. Следствием этого бывает движение поверхности детали по поверхностям головок блока цилиндров. Для того чтобы соединение коллектора с ГБЦ было герметичным, инженеры «АвтоВАЗа» использовали прокладку коллектора. Иногда может потребоваться замена прокладки, а иногда и полностью замена коллектора.

Прокладка — это важная деталь, которая служит уплотнителем. От того, в каком она состоянии, зависит правильная работа выпускного коллектора. Если не произвести замену, то эффективность работы автомобиля может заметно снизиться.

Прокладка расположена между выхлопным коллектором и ГБЦ. Задача ее — это ни в коем случае не допустить попадание газов в пространство под капотом. Прокладка — самое слабое звено этого узла. Ей приходится выполнять свои функции в особенно тяжелых условиях. Именно эти прокладки автолюбителям приходится часто заменять.

Когда нужно менять прокладку? Сегодня уплотнители производят из прессованного асбеста, а затем они проходят армирование сталью. Но даже такой высокопрочный материал однажды приходит в негодность. Как понять, что пора менять прокладку? При движении транспортного средства автолюбитель будет слышать шум и четко различимый запах газов.

К тому же машина будет заводиться через раз, а из-под капота можно будет слышать неестественные для автомобиля звуки. Для замены прокладки необходимо снять воздухозаборники, далее понадобится снятие выпускного коллектора ВАЗ. Иногда для этого нужно провести демонтаж термоэкрана. Теперь нужно открутить болты, которыми выпускной коллектор соединен с мотором.

Далее производится снятие выпускного коллектора ВАЗ. Сразу под ним можно увидеть остатки прокладки. Нужно будет хорошо потрудиться, потому что то, что осталось от прокладки, сильно прикипело к ГБЦ. Для начала нужно снять нагар, а затем вычистить участок, где коллектор ВАЗ прилегает к блоку цилиндров. Далее нужно нанести на поверхность специальную графитовую смазку, а затем можно установить новую прокладку.

Порядок снятия выпускного коллектора

Перед тем, как снимать выхлопной коллектор самостоятельно, подумайте 7 раз. Выполнение этой работы в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.

Отворачиваем болт крепления к впускной трубеДо снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:

  1. Отсоединить АКБ, освободить тросик газа от дроссельной заслонки.
  2. Отсоединить трубки топливных магистралей.
  3. Отсоединить провода от ДПДЗ и регулятора холостого хода.
  4. Освободить шланги картерной вентиляции, вакуума, усилителя тормозов.
  5. Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
  6. Убрать кронштейн и термоэкран.
  7. После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Все прокладки после разбора меняются на новые

Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1. 6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.

6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых.

И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону.

Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.

  • www.drive2.ru
  • remont2114.club
  • nadomkrat.ru
  • car-hobby.ru

Процедура снятия

  1. Первым делом отсоединяем аккумулятор.
  2. Снимаем приемную трубу.
  3. Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).

  4. Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.
  5. Снимаем ресивер
  6. Снимаем топливную рампу.
  7. На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.
  8. Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.
  9. Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
  10. Отводим кронштейн в сторону.
  11. Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.
  12. Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.
  13. Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.
  14. Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
  15. Снимаем впускной трубопровод.
  16. Снимаем выпускной коллектор.
  17. Снимаем со шпилек прокладку.
  18. Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
