Самостоятельно чиним бу цз

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

  1. Номинальное напряжение должно быть 16 Вольт или больше.
  2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
  3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.

Подключение ЦЗ для комплектации «Люкс»

Данный способ актуален и для Lada Kalina Кросс в комплектации «Норма». «Люкс» и комплектации с дополнительными опциями подразумевают наличие подлокотника с установленными кнопками ЦЗ и электростеклоподъемников. От контактов кнопки нужно взять тот, на который поступает питание после нажатия, и протянуть провод к модулю сигнализации. Для подключения можно использовать следующую схему:

Подключение ЦЗ для комплектации «Люкс»

При подключении ЦЗ необходимо все работы проводить при обесточенном электрооборудовании автомобиля. Провода нужно прокладывать так, чтобы они не касались металла. Если нет такой возможности, то устанавливается трубка в качестве зашиты кабеля от обрыва и других негативных факторов.

Программирование импульсов

В подключении центрального замка мало выполнить все действия в правильной последовательности, нужно ещё подобрать требуемую длительность импульса на работу замков. Если она будет слишком большой, перегреются актуаторы, если недостаточной – ее не хватит на открытие и закрытие. В люксовой комплектации вся электроника обычно «засыпает» после 15 минут бездействия. Для ее пробуждения необходим дополнительный импульс.

Центральный замок является простым устройством, но при этом он способен обезопасить автомобиль от преступников гораздо эффективнее, чем полицейская фуражка на пассажирском сиденье. Система централизованной блокировки дверных замков – самый удобный способ их быстрого открытия и закрытия. Если данную систему безопасности дополнить хорошей автосигнализацией, это позволит не оказаться в ситуации, когда авто угнали или повредили.

Принцип работы

Центральный замок с дистанционным управлением контролируется кнопками, расположенными на ключе или брелоке. По сигналу «Закрыть» (или «Lock») с брелока передается кодированный сигнал на приемную антенну приемника центрального блока замка. Сигнал усиливается и дешифрируется. Если сигнал получен от родного ключа, подается сигнал разрешения на центральный блок обработки сигналов.

В случае централизованного управления он создает управляющий сигнал на все двери  и устройства в зависимости от кодировки (передние, водительскую, задние, багажника и др.) Сигнал передается на исполнительные устройства, которые закрывают двери.

При закрытии микровыключатели, установленные в актуаторах или механизмах замка, стеклоподъемниках, передают подтверждающие закрытие дверей и стеклоподъемников импульсы на центральный блок. В случае успешного выполнения всех зон закрытия, центральный замок останавливает свою работу.

Видео — установка дистанционного управления центральным замком на Volkswagen polo sedan:

Если по каким-либо причинам не подтвержден сигнал закрытия дверей или стеклоподъемников, центральный замок отменяет операцию закрытия дверей. В этом случае обычно слышны несколько щелчков закрытия-открытия замков. Это свидетельствует, что система дала сбой, требуется выяснение причин. В некоторых автомобилях для подтверждения действий центрального замка моргают световые сигналы поворотов или габаритов.

При открытии дверей с помощью центрального замка с ключа передается сигнал «Unlock» (пиктограмма открытый замок). Если сигнал распознан, двери открываются. Открытие багажника в большинстве систем управляется отдельно.

Связь центрального замка с охранной системой, блоком комфорта, системой пассивной безопасности (для автоматического открывания дверей при срабатывании датчиков удара) производится по CAN-шине.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

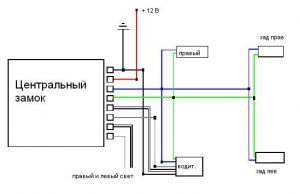

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

  • Положительными импульсами.
  • Отрицательными импульсами.
  • Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

  • (А) употребляется, когда ЦЗ управляется электронным модулем.
  • (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

  • Силовыми кнопками;
  • Управляющим модулем центрального замка;
  • Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Описание, предназначение и принцип действия центрального замка

При покупке машины любой стоимости, каждый владелец хочет обеспечить для нее максимальную безопасность. В крупных городах, или малых, проблема взлома остается актуальной, количество случаев растет с каждым днем.

В зависимости от цены на авто, в нём может быть обеспечен разный уровень безопасности – от автоматической блокировки до встроенной сигнализации. Но, наверное, самой известной является защита центрального замка.

Центральным замком именуют комплекс автомобильных систем, направленных на блокирование дверных замочных механизмов. Основная его функция – это одновременное блокирование (открывание и закрывание) сразу всех замков транспортного средства, и реже- отмыкание и блок заглушки в топливном баке.

Функция продолжает свою работу и при заведённом, и при заглушенном авто. Существует мнение, что центральный замок или есть в начальной комплектации авто, или его уже не будет. На самом деле это миф: опытные специалисты с легкостью монтируют систему в любое авто, независимо от того, предусмотрен он там был изначально или нет.

Объяснить принцип действия центрального замка не составит труда. Микропереключатель реагирует на вставленный в замочное отверстие, после чего ключ посылает сигнал на блокировку.

Отсюда сигнал поступает на систему, управляющую дверью, потом на центральный блок. В этом месте проходят процессы, которые управляют системами контроля багажника и заглушки в топливном баке.

Блокировка замков происходит моментально, а механизмы отвечают на поступающий сигнал автоматически. Для того, чтобы открыть систему, понадобится повторение выполненных действий.

Этот способ хорош, если нет возможности дотянуться до двери из-за тяжелых пакетов в руках или неудобной ноши. Кнопкой пульта можно опускать и поднимать окна в машине, это особенно удобно, когда уже забыл это сделать, а возвращаться нет времени и желания.

При исправно действующей системе, в случае аварийной ситуации, блокировка снимается сама по себе.

Особенно важно время от времени проверять правильность работы и работу батареек в пульте во избежание непредсказуемых моментов. Универсальность в выборе системы заключается во взаимодействии со всеми видами сигнализаций

В стандартный набор входят:

Универсальность в выборе системы заключается во взаимодействии со всеми видами сигнализаций. В стандартный набор входят:

  • проводной электропривод;
  • механическая составляющая;
  • несколько 2-проводных электроприводов;
  • контроллер с функцией дистанционного воздействия.

Некоторые производители систем центральных замков доукомплектовывают их приборами дистанционного воздействия, что позволяет открывать авто на дистанции до десяти шагов. Это не является обязательным: если машина уже со своей сигнализацией, то для экономии финансов управление возьмет на себя уже имеющийся пульт.

Не лишним будет сразу же установить блокировку багажного отсека авто. Это обеспечит комфорт и безопасность, так как очень часто владельцы транспортных средств не закрывают багажник до конца – в таком случае система даст об этом знать соответствующим сигналом. Он так же руководствуется замковым и бесконтактным ключами.

https://youtube.com/watch?v=QwQIcpG2_iY

Водитель имеет возможность выбрать, какие функции центрального замка нужны, а какие являются необязательными.

Так, например, можно исключить не совсем нужные приложения. Это может быть принудительная блокировка дверей салона и дверцу багажника при достижении скорости выше 70 км в час, или отпирания дверей салона изнутри только со второго раза.

Комплекс центрального замка включает в себя комплект входящих датчиков, блок воздействия на систему, а также актуаторы.

К системе входных датчиков относятся выключатели дверных механизмов автомобиля и микропереключателей замка.

Хорошая система центрального замка является залогом не только безопасности, но и легкой эксплуатации автомобиля

Ее преимущества неоспорима, и не важно, была ли она установлена еще на заводе или приобретена собственноручно спустя время

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации. Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

  • 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
  • Один диод 1N5401 на 3 Ампера;
  • Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод  1N5401. Во втором  жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.

Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Что потребуется для установки центрального замка на двери?

  1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
  2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
  3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
  4. Хомуты пластиковые — штук 10, можно больше, «про запас».
  5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам.
2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

4)

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.
