Регулировка сцепления на отечественных автомобилях ваз 2114 своими руками

Подготовка

Для подготовки к ремонтным работам потребуется:

  • Головка на «17» или рожковый ключ такого же размера;
  • Запасной комплект запчастей;
  • Смазка (лучше всего подойдёт «Литол»);
  • Измерительная линейка;
  • Преобразователь ржавчины или «жидкий» ключ («WD-40» к примеру). Ну или, в крайнем случае, подойдёт тормозная жидкость;
  • Замена тросика сцепления на ВАЗ 2114;
  • Для начала нужно определиться с местом проведения работ. Наличие помощника тоже не будет лишним, но можно обойтись и без него.

Далее:

  1. 1. Первым делом необходимо отсоединить клеммы аккумулятора;
  2. 2. Теперь надо снять тросик. С помощью ключей ослабляются гайки крепления нижней части тросика. Далее, трос вытаскивается из своего гнезда и выводится из вилки;
  3. 3. Коврик с водительской стороны убирается и отгибается утеплитель пола салона в районе педального узла;
  4. 4. Снять ушко тросика с крючка педали, где он крепится.

Вот и всё, можно выталкивать трос в сторону капота. Здесь есть один нюанс: если элемент вдруг из оболочки проталкивается с трудом необходимо туда капнуть немного масла или жидкости для тормозов. Далее, нужно разработать ход тросика, двигая его вперёд и назад. Вот здесь то и нужны будут руки помощника. После этой процедуры вытолкнуть элемент не составит особого труда.

Удаляем элемент через кожух

Так, старый тросик удалён теперь на освободившееся место устанавливаем запасной. Пока элемент не установлен, необходимо провести ревизию втулки педали. Если деталь сильно изношена, её необходимо поменять и смазать все трущиеся места.

На этом, можно сказать, что процедура завершена, но это не так, ведь теперь механизм сцепления нужно отрегулировать в соответствии с заводскими рекомендациями. Машина устанавливается на горизонтальной поверхности. Теперь нужно сесть в машину, завести двигатель и попробовать тронуться с места. Когда машина начнёт движение нужно заметить положение педали в момент строгания машины.

Как правильно поставить диск сцепления ваз 2109

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.

Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

  1. Сцепление «ведет». Мощность мотора падает.
  2. Наблюдается пробуксовка узла или происходит неполное включение.
  3. При переключениях передач слышны щелчки.
  4. Происходит самостоятельное выключение сцепления.
  5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

  1. Демонтируйте колеса и уберите подальше от машины.
  2. Демонтируйте рулевые наконечники, освободите стойки.
  3. Отвинтите болты крепления шаровой опоры.
  4. Снимите защиту двигателя посредством троса.
  5. Следующим шагом необходимо слить масло с коробки.
  6. Ослабьте гайку кулисы, снимите ее.
  7. На двух подушках выкрутите гайки.
  8. Под двигатель подведите домкрат или соорудите иную опору.
  9. Отключите датчик заднего хода.
  10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
  11. На защите маховика и вилке выкрутите гайки.
  12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
  13. Выкрутите болты фиксации к блоку коробки передач.
  14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Признаки буксующего сцепления

О том, что буксует сцепление на ВАЗ 2114, можно понять по запаху горелой резины, спровоцированному горением феродо. При этом будет наблюдаться перерасход топлива, а двигатель при плохой тяге будет перегреваться. Автомобиль с буксующим сцеплением плохо набирает скорость, даже если педаль сцепления вы утопите «в пол». Особенно тяжело машина идет в гору. Складывается впечатление, что закончился бензин. Чтобы понять, как устранить неполадки, необходимо знать причины пробуксовки сцепления

  • изнашиваются или приобретают механические повреждения накладки ведомого диска;
  • ведомый диск замасливается;
  • ломается, или слабнет диафрагменная пружина.
  • стирается поверхность маховика:
  • забивается гидравлический привод;
  • заедает тросик или вилка выключения сцепления;
  • выходит из строя рабочий цилиндр.

Что делать, если оборвался трос сцепления ВАЗ 2110?

Сцепление – важнейший элемент трансмиссии любой машины. Задача этой части авто заключается в кратковременном отсоединении трансмиссии от двигателя и их плавном соединении во время переключения передач. Естественно, что находится данная система как раз между двумя этими агрегатами. Таким образом, элементы трансмиссии не встречаются с перегрузками. Если бы автомобили не были оснащены данным механизмом, то передвижение их по дороге было просто невыносимо прерывистым, а первая же остановке привела к глушению двигателя. Трансмиссия такого стресса просто не выдержит, менять бы ее пришлось уже дня через три.

Замена сцепления 2110 ВАЗ может стать необходимой, если интенсивность использования транспорта была слишком высокой. Если вы большой любитель газануть с места на большой скорости или подольше подержать ногу на педали сцепления, то ждите беды. Данные действия категорически запрещены, потому не стоит удивляться внезапно возникшим проблемам. Если вы стали замечать шум, рывки и вибрацию в процессе его работы, а также, что сцепление стало включаться и выключаться не полностью, то пора лезть под капот

Иногда подобное случается и с водителями, которые осторожно ведут себя на дорогах и машину предпочитают не перегружать. Причиной тому выступает некачественная деталь в составе системы сцепления, либо банальный ее износ

Однако встречаются на дорогах случаи, когда не важно, почему и как именно что-то сломалось, причину просто нужно устранить да поскорее. Например, при поездке педаль сцепления может попросту внезапно провалиться

Такое бывает благодаря порванному тросу, либо неисправности вилки включения сцепления.

Во втором случае придется снять коробку передач, дабы произвести ремонт или хотя бы внимательно посмотреть на состояние деталей

Первый же пункт важно рассмотреть несколько подробнее, не смотря на то, что он немного проще

Дело в том, что трос обрывается только при экстремальных либо очень тяжелых условиях эксплуатации. Просто так подобные повреждения не возникнут. Но если уж вам довелось встретиться с этой проблемой, то замена сцепления своими руками точно пройдет без проблем.

К счастью, буксировка не понадобится. Добраться до гаража можно и без тросика. Главное придерживаться нескольких правил: заводится авто на включенной первой передаче, движение начинается на одном дыхании с запуском двигателя, без задержек. Во время переключения передач на нейтралке нужно делать перегазовку.

Дальнейшие манипуляции покажутся простыми даже для «чайников». Главное раздобыть новый тросик и не забыть снять стеклоочиститель вместе с декоративной панелью под дворниками (иначе именуется «жабо»). Можно, конечно, и без этого обойтись, но отсутствие данных элементов сильно облегчит дальнейшую работу.

Далее из кронштейна крепления на КПП извлекается поврежденный трос путем раскручивания гаек крепления двумя ключами на 19

Потом, придерживая вилку одной рукой, осторожно выводим деталь из зацепления

Сложность следующего этапа зависит от того, следуете ли вы рекомендациям. Если да, то демонтаж заканчивается в моторном отсеке, ведь кожух защиты педали сцепления легкодоступен и его можно легко снять, предварительно открутив винт крепления. Следом снимается стопорная скоба и на этом все, трос полностью демонтирован.

Важно заметить, что замена сцепления 2109 ВАЗ в данном случае производится точно так же, как и 2110. И не забудьте снять втулку с пальца педали, на которую надевается трос, прежде чем устанавливать новый

Ведь ее нужно проверить и в случае необходимости заменить

И не забудьте снять втулку с пальца педали, на которую надевается трос, прежде чем устанавливать новый. Ведь ее нужно проверить и в случае необходимости заменить.

Алгоритм действий

Чтобы понять, как менять тросик сцепления на ВАЗ 2114, нужно запомнить следующий алгоритм:

  1. Открыть капот.
  2. Снять минусовую клемму с аккумулятора.
  3. Найти тросик под капотом.
  4. Ключом на 17 открутить крепления элемента.
  1. Убрать деталь с вилки сцепления и кронштейна.
  2. Переместиться в салон авто.
  3. Удалить водительский коврик для ног и приподнять ковролин.
  4. Снять ушко троса с крепления на педали. Стопорная скоба, позволяющая освободить элемент, иногда вызывает затруднения у некоторых владельцев ВАЗ 2114.
  1. Вытянуть элемент из-под капота в салон. Вытаскивать его из подкапотного пространства нежелательно, так как есть риск повреждения проводки и других деталей машины.
  2. Разобрать корпус и достать тросик.
  3. Поставить новую деталь в корпус и собрать.
  4. Выполнить ранее описанные действия в обратной последовательности.
  5. Отрегулировать натяжение троса. Нужно обеспечить свободный ход педали. Но она не должна нажиматься слишком туго или очень легко.

Заменить деталь можно своими руками. Работать рекомендуется в гараже, особенно в холодное время года. Обращаться в автосервис для проверки и замены элемента необязательно. Это может потребоваться только в крайнем случае, если не удаётся найти причину необычного поведения сцепления. Возможно, вышел из строя не тросик, а сломались другие детали механизма.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Читать также: Какой бак заполнится первым ответ 90 американцев

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

  • сам трос;
  • смазка Литол;
  • набор гаечных рожковых ключей;
  • линейка;
  • пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

  1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
  2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
  3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
  4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
  5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

  1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
  2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
  3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

  1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
  2. Активируется рычаг ручного тормоза.
  3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
  4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Процесс замены

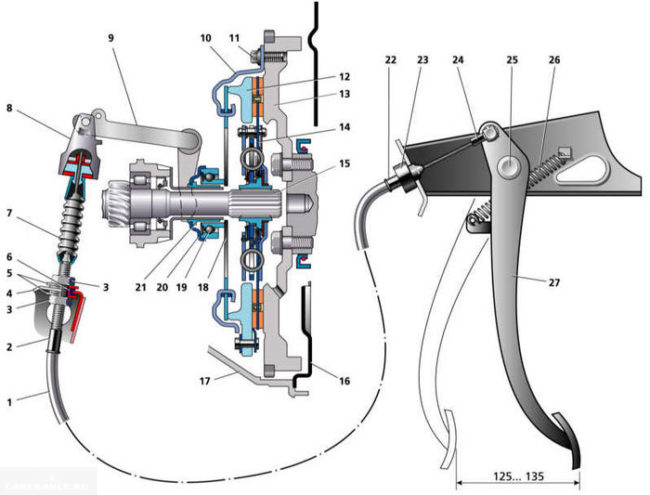

Схема-устройство сцепления автомобиля

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

  1. Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
  2. Находим трос и начинаем процесс демонтажа.
  3. При помощи ключа на 17 откручиваем гайки крепления.

    Болты крепления троса под капотом

    При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления

  4. Выводим трос с кронштейна и вилки сцепления.

    Выводим трос сцепления с посадочного места с вилки

  5. Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
  6. Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.

    Скоба педали сцепления под капотом

    Отсоединяем ушко крепления троса к педали

  7. Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.

    Демонтируем трос полностью

  8. Теперь необходимо разобрать корпус троса и удалить его оттуда.
  9. Устанавливаем новый трос в старый корпус и монтируем на место.
  10. Остальные детали необходимо собрать в обратной последовательности.
  11. После установки изделия необходимо сделать регулировку натяжения троса.

    Процесс регулировки троса сцепления

Выбор троса

Старый трос сцепления изношен и требует замены

Исследуя рынок запасных частей при поиске тросика сцепления на ВАЗ-2114, оказалось, что существует оригинальная деталь, а также несколько аналогов, которые по своему качеству ничем не отличаются, а в некоторых случаям даже лучше.

Оригинальный артикул

2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.

Аналоги

Трос сцепления

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

  • Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
  • ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
  • TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

  1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
  2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
  3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
  4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.
