Замена прокладки ваз 2114 8 клапанов инжектор

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

Трещины в выпускном коллекторе или изношенная прокладка могут быть причиной грязной работы двигателя.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Инструмент и необходимые детали

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

  • ключи рожковые и накидные на 8, 10, 13, 17;
  • ключ с головками на 17, 19;
  • отвертки, пассатижи.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.

Рекомендуем: Выбор и установка паука Subaru Sound на ВАЗ 2114За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектораЧасто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

  1. Механическое повреждение коллектора.
  2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
  3. Прогар прокладки между головкой и коллектором.
  4. Появление трещин в результате перегрева двигателя.
  5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Причины неисправностей

Ключевой фактор, являющийся причиной 90%!неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Пошаговая инструкция (алгоритм с фото)

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Демонтируем трос акселератора.

Снимаем трос газа

Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону.

Снимаем топливные трубки указанные на фото

Отключаем разъем датчика положения дроссельной заслонки.

Проводим отключение ДПДЗ

Отключаем разъем проводов регулятора холостого хода.

Отключаем датчик РХХ

Открутить патрубки вентиляции картерных газов, усилителя тормозов.

Откручиваем патрубки указанные на фото

Проводим демонтаж ресивера.

Снимаем провода блока управления впрыском (форсунками).

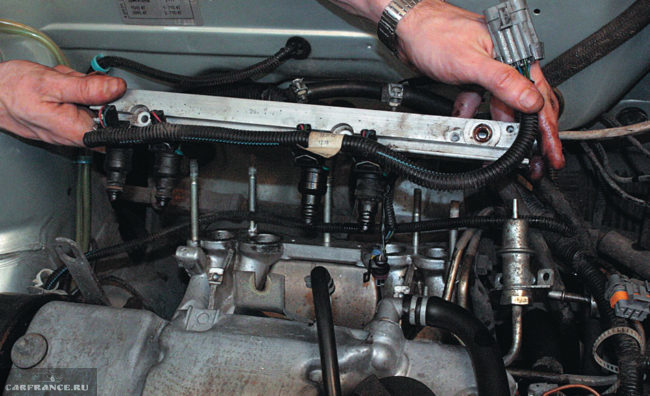

Демонтируем топливную рампу без демонтажа форсунок.

Снимаем топливную рампу

Снимаем термоэкран с коллектора.

Отсоединяем приемную трубу.

Демонтируем приемную трубу

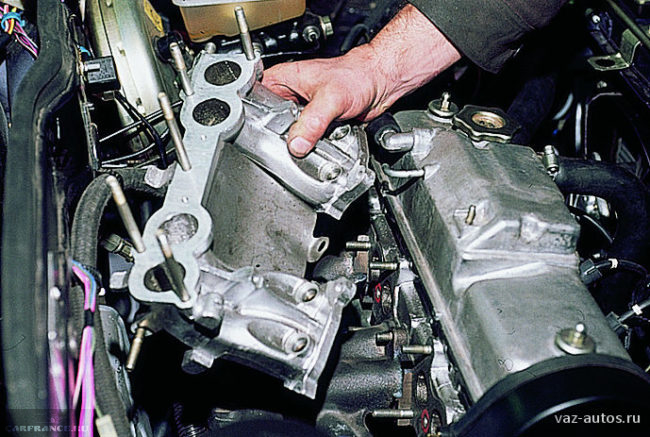

Снимаем впускной коллектор.

Снимаем впускной коллектор

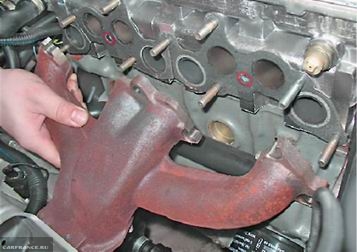

Открутив гайки крепления, демонтируем выпускной коллектор.

Выкручиваем крепежные гайки и снимаем выпускной коллектор

Проводим замену прокладки.

Проводим замену прокладки

Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов

Прокладка, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

Согнутые клапана вследствие нарушения фаз газораспределения

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Ресивер ВАЗ 2114

Ресивер ВАЗ 2114. Многие автолюбители, после определенного срока эксплуатации своей машины, начинают задумываться о проведении небольшого тюнинга силового агрегата автомобиля, преследуя цель увеличения его мощности. Мастера тюнинга, убедившись в том, что заказчик не желает проводить “глубокий” тюнинг двигателя, подвергая его глобальной реконструкции, рекомендуют ограничиться установкой на ВАЗ 2110 2112 2114 2115 2109 спортивного ресивера и прямоточного глушителя, заодно установив воздушный фильтр нулевого сопротивления на место штатного.

Если послушать заверения продавцов и многочисленных автомобилистов, которые уже занимались подобными доработками автомобиля, установить спортивный ресивер ВАЗ 2114 выглядит довольно заманчиво и многообещающе. Но, необходимо помнить, что установка нового ресивера потребует обязательной доработки дроссельного узла системы впрыска и комплексной компоновки всех этих механизмов. В противном случае, вся работа теряет смысл, хотя, новый ресивер ВАЗ и может несколько повысить мощность силового агрегата, так, как будет увеличен коэффициент наполнения и улучшены процессы газодинамики, что и отличает тюнинговый ресивер ВАЗ от штатного, стокового.

Также, данный ресивер обладает большим объемом, поэтому его установка рассчитана на двигатели с большими параметрами: рабочий диапазон кулачков распредвала, объем, и. т. д. Поэтому к выбору ресивера на ВАЗ 2114 необходимо подходить очень внимательно, чтобы быть полностью уверенным в том, что от его установки силовому агрегату не будет нанесено вреда. К тому же, в связи с тем, что ассортимент предложений современного автомобильного рынка просто огромен, на нем, к сожалению, нередко можно встретить откровенно некачественные узлы и детали (пусть это останется на совести тех, кто их реализует), и это относится не только к ресиверу.

Правильно подобранный и грамотно смонтированный ресивер автомобиля ВАЗ 2114 2110 2112 2115 2109 способен в значительной мере повысить динамику транспортного средства, в частности на средних и высоких оборотах, но следует помнить, что его установка потребует обязательно шлифовки прокладки и доработки впускных каналов ГБЦ. Если вся работа будет выполнена технически грамотно, мощность Вашего автомобиля повысится и, следовательно, поставленная цель будет достигнута.

Процедура снятия

  1. Первым делом отсоединяем аккумулятор.
  2. Снимаем приемную трубу.
  3. Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).

  4. Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.
  5. Снимаем ресивер
  6. Снимаем топливную рампу.
  7. На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.
  8. Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.
  9. Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
  10. Отводим кронштейн в сторону.
  11. Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.
  12. Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.
  13. Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.
  14. Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
  15. Снимаем впускной трубопровод.
  16. Снимаем выпускной коллектор.
  17. Снимаем со шпилек прокладку.
  18. Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Для того, чтобы самостоятельно заменить выпускной коллектор, потребуются следующие инструменты:

  • шлицевая отвертка;
  • ключи рожковые на 17, 13, 10 и 8;
  • пассатижи (плоскогубцы);
  • торцевые головки на 19 и 17;
  • вороток для головок.

Подобрав необходимый инструмент, следует разобраться с тем, как снять коллектор ваз 2114. Первое, что нужно будет сделать — это еще раз (перед самой заменой) обработать ВэДэшкой все болты и гайки, после чего можно будет приступить к демонтажу, выполняется который следующим образом:

  1. Снять минусовую клемму с аккумуляторной батареи.
  2. Отсоединить тросик от дроссельной заслонки.
  3. Отсоединить все патрубки топливной магистрали.
  4. Отключить датчик положения дроссельной заслонки.
  5. Отключить датчик холостого хода.
  6. Демонтировать патрубки усилителя тормозов и патрубки вентиляции картера.
  7. Снять рессивер.
  8. Отключить провода управления впрыском.
  9. Снять топливную рампу (сами форсунки при этом демонтировать не нужно).
  10. Убрать термоэкран, защищающий коллектор.
  11. Демонтировать приемную трубу.
  12. Отсоединить впускной коллектор и снять его.
  13. Открутить крепежные элементы выпускного коллектора.
  14. Снять выпускной коллектор.
  15. Демонтировать прокладку выпускного коллектора.

Демонтаж выпускного коллектора

Установку новой прокладки и нового коллектора, а также обратную сборку следует выполнять точно в таком же порядке, но в обратной последовательности.

В заключение стоит сказать пару слов о том, какую прокладку взамен прогоревшей лучше установить, ведь их выбор в автомагазинах довольно широк. Кроме родной прокладки коллектора (номер которой в каталоге 21083-1008081) с хорошей стороны себя зарекомендовали прокладки Trialli GZ 102 0013 и AJUSA 13065200.

Прокладки выпускного коллектора

Все они производятся в России и отличаются увеличенным сроком службы. В свою очередь, часто встречающиеся в продаже прокладки коллектора от компании Богдан хоть и имеют доступную цену, но рассчитаны всего на 20.000 км пробега.

Именно поэтому они являются не самым оптимальным вариантом — лучше приобрести более дорогие прокладки, но требующие замены гораздо реже.

Порядок снятия впускного коллектора

Перед тем, как снимать выхлопной коллектор самостоятельно, подумайте 7 раз. Выполнение этой работы в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.

До снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:

  1. Отсоединить АКБ, освободить тросик газа от дроссельной заслонки.
  2. Отсоединить трубки топливных магистралей.
  3. Отсоединить провода от ДПДЗ и регулятора холостого хода.
  4. Освободить шланги картерной вентиляции, вакуума, усилителя тормозов.
  5. Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
  6. Убрать кронштейн и термоэкран.
  7. После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Все прокладки после разбора меняются на новые

Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Снимаем трос газа

Снимаем топливные трубки указанные на фото

Проводим отключение ДПДЗ

Отключаем датчик РХХ

Откручиваем патрубки указанные на фото

Снимаем топливную рампу

Снимаем впускной коллектор

Проводим замену прокладки

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Особенности нейтрализатора

Теперь рассмотрим работу и функции, выполняемые катализатором в автомобилях ВАЗ. Его также называют каталитическим нейтрализатором. Это устройство является одной из самых основных частей выпускной системы этих машин. Оно предназначено для того, чтобы как можно больше снизить токсичность отработанных газов, которые будут выброшены в атмосферу.

Конструкция устройства — это корпус, теплоизоляционный блок и непосредственно блок с носителем. Нужно особо отметить блок-носитель. Именно эта составляющая катализатора на ВАЗ, да и на многих других машинах, снабжена носителями из керамики, которые не подвергаются деформации при работе в высокотемпературных режимах и при повышенных вибрациях.

Конструкция этого элемента представляет собой несколько продольных сот, которые призваны увеличить площадь работы с выпускными газами. Средствами снижения токсичности выхлопных газов в автомобилях служат специальные вещества. В основном для этих целей применяют платину, палладий или родий.

Устройство нейтрализатора

Эти химические вещества призваны значительно ускорить реакции, которые проходят в нейтрализаторе. Эти вещества работают в процессах окисления углеводородов. В результате реакции получается обычный водяной пар. Родий работает катализатором в восстановительных реакциях.

Его основная роль — это восстановление оксидов азота в как можно более безвредные вещества. Блок, в котором находятся эти вещества, размещен в специальном продолговатой формы корпусе, а между ним располагается теплоизоляционный слой. Также в этом корпусе расположен датчик кислорода.

Практика показала, что при рабочей температуре выхлопных газов катализатор может уверенно задерживать более 90% всех токсичных газов. Так, эта деталь обладает значительной эффективностью.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Замена главного глушителя на автомобиле ВАЗ 2115

Для выполнения данной работы нам потребуется два ключа на «13» и металлическая щетка. Загоняем автомобиль на эстакаду или смотровую яму. Обязательно выжидаем некоторое время пока элементы системы полностью не остынут.

При помощи металлической щетки тщательно очищаем крепежный хомут, при помощи которого входная труба основного глушителя состыкована с выходной трубой дополнительного. Затем обрабатываем болты, стягивающие хомут, веществом, разъедающим ржавчину. Например, в качестве такого средства может быть использован ВД-40.

Теперь можно откручивать болты: одни ключом удерживаем гайку от проворачивания, а вторым «воздействуем» на сам болт. Следует отметить, что в случае сильного прикипания и коррозии открутить болты может не получиться. В такой ситуации их можно срезать при помощи «болгарки»

Такой демонтаж необходимо производить с особой осторожностью, чтобы не повредить фланцы выходной трубы дополнительного глушителя

После того как хомут снят и трубы глушителей разъединены, немного приподнимаем основной глушитель и выводим его сначала из задних, а затем из передних резиновых подвесов.

Монтаж нового глушителя производится в порядке обратном снятию.

Виды элементов

Сегодня выпускают два вида выпускных коллекторов:

Цельные детали обладают более короткими каналами, которые затем объединяются в одну камеру. Материал — жаропрочный чугун. Деталь имеет невысокую эффективность по отводу газов. Это потому, что более короткие каналы коллектора служат препятствием для импульсов газов из блока цилиндров.

Большинство деталей производятся для массового использования, из-за часто страдает их качество. Такие коллекторы лишены зоны разрежения. Если они сильно нагреваются, а затем охлаждаются, чугунное литье может давать трещины. Тогда потребуется снятие выпускного коллектора ВАЗ 2114 и его замена.

Для спортивного и экстремального использования выпускают большое количество выпускных коллекторов с различными формами и способами соединения труб. Они изготавливаются из нержавейки. Автолюбители называют эти детали пауками.Различают короткие пауки и длинные.

Для примера, на 4-цилиндровом двигателе система труб представлена формулой 4-2-1. Так, каждый цилиндр имеет свою трубу. Затем эти трубы соединяются в две, а далее в одну. Такая система используется в тюнинге. Она позволяет увеличить мощность автомобиля и увеличить крутящий момент. Короткая система 4-1 используется в спорте.

Как уже было сказано, коллектор ВАЗ при работе сильно греется. Нагрев иногда приводит к термическим напряжениям. Следствием этого бывает движение поверхности детали по поверхностям головок блока цилиндров. Для того чтобы соединение коллектора с ГБЦ было герметичным, инженеры «АвтоВАЗа» использовали прокладку коллектора. Иногда может потребоваться замена прокладки, а иногда и полностью замена коллектора.

Прокладка — это важная деталь, которая служит уплотнителем. От того, в каком она состоянии, зависит правильная работа выпускного коллектора. Если не произвести замену, то эффективность работы автомобиля может заметно снизиться.

Прокладка расположена между выхлопным коллектором и ГБЦ. Задача ее — это ни в коем случае не допустить попадание газов в пространство под капотом. Прокладка — самое слабое звено этого узла. Ей приходится выполнять свои функции в особенно тяжелых условиях. Именно эти прокладки автолюбителям приходится часто заменять.

Когда нужно менять прокладку? Сегодня уплотнители производят из прессованного асбеста, а затем они проходят армирование сталью. Но даже такой высокопрочный материал однажды приходит в негодность. Как понять, что пора менять прокладку? При движении транспортного средства автолюбитель будет слышать шум и четко различимый запах газов.

К тому же машина будет заводиться через раз, а из-под капота можно будет слышать неестественные для автомобиля звуки. Для замены прокладки необходимо снять воздухозаборники, далее понадобится снятие выпускного коллектора ВАЗ. Иногда для этого нужно провести демонтаж термоэкрана. Теперь нужно открутить болты, которыми выпускной коллектор соединен с мотором.

Далее производится снятие выпускного коллектора ВАЗ. Сразу под ним можно увидеть остатки прокладки. Нужно будет хорошо потрудиться, потому что то, что осталось от прокладки, сильно прикипело к ГБЦ. Для начала нужно снять нагар, а затем вычистить участок, где коллектор ВАЗ прилегает к блоку цилиндров. Далее нужно нанести на поверхность специальную графитовую смазку, а затем можно установить новую прокладку.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Снимаем трос газа

Снимаем топливные трубки указанные на фото

Проводим отключение ДПДЗ

Отключаем датчик РХХ

Откручиваем патрубки указанные на фото

Снимаем топливную рампу

Снимаем впускной коллектор

Проводим замену прокладки

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал , может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали , не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Пошаговая инструкция (алгоритм с фото)

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Снимаем топливные трубки указанные на фото

Проводим отключение ДПДЗ

Отключаем датчик РХХ

Откручиваем патрубки указанные на фото

Снимаем топливную рампу

Демонтируем приемную трубу

Снимаем впускной коллектор

Выкручиваем крепежные гайки и снимаем выпускной коллектор

Проводим замену прокладки

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

Согнутые клапана вследствие нарушения фаз газораспределения

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
