Схема: пусковое устройство солекс 21083

Установка карбюратора солекс

Перед установкой карбюратора для исключения попадания грязи внутрь впускного коллектора моторный отсек моют, после чего осматривают фланец впускного коллектора, и убирают на нем следы нагара при наличии таковых. Далее процесс установки производят следующим образом:

  1. Солекс с новой прокладкой устанавливают на посадочное место и тщательно закручивают элементы крепления.
  2. Топливные магистрали закрепляют на специальные штуцеры, а шланги к карбюратору крепят только новыми хомутами.
  3. Тросик газа соединяют с приводом дроссельной заслонки, а полноту ее открытия проверяют нажатием и отпусканием педали газа.
  4. Крепят проводку к электропневмоклапану, а вакуумный шланг к распределителю зажигания.
  5. Концевики экономайзера соединяют с устройством принудительного холостого хода.
  6. Заменяют воздушный и топливный фильтры, после чего производят регулировку карбюратора.

Улучшение карбюратора

Если эффективность карбюратора Солекс 21083 вас не устраивает, то вы можете его доработать. Для этого придумано несколько разноплановых вариантов. Попробуем рассмотреть некоторые из них.

Регулировка нового уровня в поплавковой камере, а так же замена иглы клапана.

Такой апгрейд делается для создания более стабильной работы карбюратора. Кроме этого, это позволит прекратить создание, на высокомощных, а так же на переходных режимах, достаточно бедной смеси. Игла имеет большой уровень надежности, а так же она обладает высокими демпфирующими показателями. Благодаря этому заданный уровень оборотов будет находиться на более стабильном уровне.

Распиливание дроссельной заслонки.

Чтобы понизить количество выбросов СО2, нужно уменьшить сечение отверстия в дроссельной заслонке. Благодаря данному действию при движении вашей машины расход топлива снижается на два процента. Ещё одним плюсом станет то, что при холостом ходе распределение топлива по цилиндрам будет более равномерным.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора

Поэтому очень важно, чтобы они были правильно настроены

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Настройка устройства запуска

Инструменты:

  • рожковый ключ на 7;
  • рожковый ключ на 8;
  • плоская отвертка;
  • электронный тахометр или мультиметр с его функцией.

1. Снимаем воздушный фильтр с карбюратора. Вытягиваем на себя «подсос» до упора. Далее вам потребуется помощник, который запустит двигатель. Вы в это время наблюдаете за заслонкой пускового устройства, которая после запуска должна немного приоткрыться.

2. Если этого не происходит, значит, пусковое устройство не отрегулировано.

3. Начинаем регулировку. Прогреваем двигатель, выключаем его и подключаем тахометр следующим образом.

4. Вытаскиваем на себя «подсос», запускаем двигатель. Заслонка «подсоса» при этом должна быть полностью закрытой.

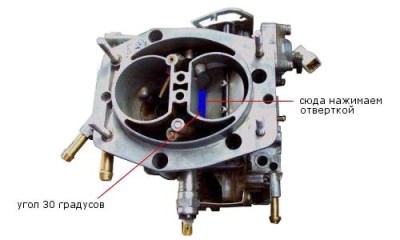

5. Далее отверткой нажимаем на край заслонки, открывая ее на 30.

6. Ключом на 7 вращаем болт регулировки положения заслонки, пока тахометр не покажет обороты 3200-3400 об/мин.

7. Теперь отверткой вращаем болт регулировки устройства пуска, предварительно ослабив его контрагайку ключом на 8, пока обороты не упадут до 2800-3000 об/мин.

8. В этом положении, удерживая отверткой болт, затягиваем контрагайку.

Процесс регулировки можно посмотреть на этом видео

Кратко о карбюраторе Солекс 21083

Вопиющих проблем проблем карбюратор не вызывает, он вполне отвечает своему времени, просто есть некоторые причины, чтобы внести изменения в его настройки и калибровку для адаптации к манере езды. В настройках Солекс не слишком гибкий. Все, что можно сделать, не снимая карбюратор, отрегулировать холостой ход и заменить жиклеры. Зачем делать тюнинг карбюратора Солекс 21083, разберемся вместе.

Солекс для полуторалитрового двигателя восьмерок и девяток отличается от такой же модели для двигателя 1,3 литра практически только жиклерами и некоторыми калибровочными размерами. Вот тут-то он и не всегда показывает хорошие результаты. Оговоримся сразу — ни о какой экономии топлива в ходе внесения изменений в конструкцию карбюратора речи быть не может.

Расход может измениться в лучшую сторону, но это неминуемо приведет к провалам на переходных режимах работы двигателя, неустойчивым холостым и неэффективным высоким оборотам из-за бедной смеси. Для того чтобы экономить топливо и тратить 3 литра на сотню, нужно менять автомобиль, а не жиклеры. Поэтому об экономии, с вашего позволения, мы говорить не станем. Она в любом случае приведет к нестабильной работе мотора, а свою восьмерку или девятку мы ценим за стабильность.

?Таблица топливных жиклеров карбюратора Солекс 21083

Для карбюраторов Солекс существует несколько категорий жиклеров, позволяющих достичь желаемых характеристик двигателя:

  • Для тех, кто предпочитает спокойный стиль вождения, подойдет вариант «экономичный»;
  • Любителям увеличенной динамики и оптимального расхода можно остановиться на «умеренном» или «нормальном»;
  • Для максимального тюнинга устанавливаются «спортивные» жиклеры.

Не всегда установка топливного жиклера с минимальным сечением приводит к экономии бензина. Если в цилиндры поступает обедненная смесь, водителю приходится сильнее открывать дроссельную заслонку, от чего всасывается больший объем смеси.

Вот какие жиклеры используются в карбюраторах Солекс 21083 (указана производительность элементов для каждой модификации карбюратора в см3/мин):

Вид жиклеров 21083-1107010 21083-1107010-31 21083-1107010-35 21083-1107010-62
Топливный ГДС (1-я камера) 95 95 95 80
Топливный ГДС (2-я камера) 97,5 100 100 100
Воздушный ГДС (1-я камера) 155 155 150 165
Воздушный ГДС (2-я камера) 125 125 125 125
Топливный СХХ 39-44 38-44 38-44 50
Воздушный СХХ 170 170 170 160
Топливный переходной системы (2-я камера) 50 50 80 50
Воздушный переходной системы (2-я камера) 120 120 150 120

Большинство жиклеров, приведенных в таблице, взаимозаменяемые, благодаря чему возможна доработка карбюратора путем установки аналога с меньшей или большей производительностью.

Заменить можно следующие жиклеры:

  • Топливные ГДС;
  • Воздушные ГДС;
  • Топливный СХХ.

Остальные элементы являются частью конструкции устройства и их невозможно вывернуть, чтобы заменить на другие.

Модернизация карбюратора производится за счет индивидуального подбора элементов для конкретного мотора. Прежде чем производить тюнинг, необходимо проверить систему зажигания, отрегулировать клапаны, проверить зазоры в свечах, заменить топливный и воздушный фильтр, почистить карбюратор.

Процедура производится в следующей последовательности:

  1. Выбирается пустой прямой участок дороги протяженностью около 5 км.
  2. Подбираются жиклеры (для главной дозирующей системы первой камеры, вторая активируется на высоких скоростях, поэтому ее не трогают) с разной пропускной способностью в соответствии с желаемыми параметрами (повышение мощности или снижение расхода топлива). Заранее на 2-литровой пустой пластиковой бутылке делается градуировка по 100 мл. на каждое деление.
  3. Двигатель должен поработать на холостых оборотах на протяжении около 10 минут. Если дорога находится далеко от гаража, то настройку системы можно производить сразу после поездки.
  4. От бензонасоса отсоединяется входной шланг. Вместо него на всасывающий штуцер устанавливается другой шланг, который опускается в бутылку с чистым бензином.
  5. Отрезок дороги проезжается на скорости 60-70 км/ч. После остановки проверяется уровень топлива в бутылке. Это контрольный замер. По этому параметру будет определяться изменение настроек производительности данного мотора.
  6. Снимается «кастрюля» и крышка карбюратора. Главный топливный жиклер меняется на аналог с другой пропускной способностью (меньший для уменьшения расхода или больший для увеличения мощности). Не стоит устанавливать сразу максимально отличающийся элемент. Доработку лучше делать плавно, до появления провалов или других неестественных реакций мотора.
  7. Делается повторный замер расхода (пункт 5).
  8. Как только при езде появятся «провалы», следует установить предыдущий жиклер. Затем настраивается система холостого хода, так как расход топлива можно уменьшить благодаря жиклеру СХХ.
  9. Замена этого элемента должна производиться до тех пор, пока не появится эффект троения двигателя. В этом случае устанавливается предыдущий жиклер с большим значением производительности.

Помимо замены топливного и воздушного жиклеров для повышения мощности двигателя можно воспользоваться и другими способами модернизировать карбюратор: доработав ускорительный насос или установив другие эмульсионные трубки, немного доработав диффузоры и дроссельную заслонку.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

  • слабая компрессия в цилиндрах;
  • не отрегулировано зажигание;
  • плохо работают свечи зажигания;
  • пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Устройство и принцип подачи топлива

Основной корпус карбюратора оснащен такими устройствами:

  • блок топливных и воздушных жиклеров (главная дозирующая система);
  • диффузоры с распылителями топливовоздушной смеси;
  • 2 оси с дроссельными заслонками;
  • топливный ускоритель, состоящий из рычага, диафрагмы и двойного распылителя, направленного в камеры;
  • система принудительного холостого хода (иначе — экономайзер).

Рисунок 1. Детали карбюратора ВАЗ-2109.

Регулировочный винт оборотов холостого хода подпирает заслонку первичной камеры и снабжен пластиковой рукояткой. Винт, управляющий обогащением топливной смеси, прячется в глубоком колодце, сделанном в «подошве» корпуса. Схема нижней части агрегата показана на рисунке 1.

Теперь о функциях, выполняемых каждой системой:

  1. Подпружиненная заслонка холодного пуска в закрытом положении обеспечивает подачу обогащенной смеси. При наличии биметаллической спирали открывается автоматически по мере прогрева, без таковой — вручную.
  2. Электромагнитный клапан перекрывает топливный канал по команде от ключа зажигания или от блока ЭПХХ.
  3. Поплавок с игольчатым клапаном пополняет запас бензина в поплавковой камере по мере его использования.
  4. Эконостат всасывает топливо из камеры и подает его прямо в коллектор через открытую заслонку, когда двигатель работает на максимальных оборотах.
  5. Жиклеры главной дозирующей системы смешивают горючее с воздухом и подают смесь в диффузоры за счет разрежения в камерах.
  6. Заслонками карбюратора ВАЗ 099 регулируется количество подаваемой в цилиндры смеси. Именно к ним подключен тросик от педали газа.
  7. Ускоритель впрыскивает дополнительную порцию топлива в коллектор при резком нажатии на акселератор.
  8. Экономайзер отключает подачу горючего по каналам холостого хода, когда машина движется накатом при включенной передаче. Снабжение возобновляется, когда обороты двигателя падают ниже 1800 об/мин.

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

  1. Поплавковая камера.
  2. Система пуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Главная дозирующая система.
  5. Переходная система.
  6. Экономайзер с ускорительным насосом.
  7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Доработка карбюратора ВАЗ-2108 (2109)

Владельцы автомобилей дорабатывают карбюратор, пытаясь решить ту или иную проблему с эксплуатацией. Самые распространённые — высокий расход топлива и плохая динамика разгона.

Снижение расхода топлива

На расход топлива влияет не только карбюратор. Во многом он зависит от стиля езды.

Прежде чем что-то модернизировать, необходимо проверить и отрегулировать свечи и другие элементы зажигания, отрегулировать клапана и установить чистый воздушный фильтр.

Значительное превышение расхода над паспортным обычно говорит о неисправности, которую надо устранить, а уж потом улучшать конструкцию. Бесполезно крутить карбюратор, если в цилиндрах низкая компрессия.

Уменьшая соизмеримый с паспортными данными расход, следует помнить, что, скорее всего, пострадает динамика разгона. Автомобиль станет менее резвым. Не исключено появление провалов и других неприятных явлений. Не придётся ли выполнять работу повторно, устраняя последствия вмешательства?

Уменьшить расход топлива на 0,3–1 л/100 км можно, подобрав жиклёры первой камеры.

  1. Установите жиклёр с меньшим сечением отверстия (индексом) ближайшим к имеющемуся. Отрегулируйте холостые обороты, оцените динамику в движении.
  2. Если двигатель работает по субъективной оценке нормально, пробуйте следующий индекс. Продолжайте до тех пор, пока не столкнётесь с неустранимыми регулировкой проблемами.
  3. Возвращайтесь к последнему устойчивому варианту замены и пробуйте по аналогичной методике менять воздушные жиклёры. Но не на меньший, а на больший индекс, чем установлен.

Подбирая жиклёр по такой методике, можно добиться уменьшения расхода почти на 1 л/100 км. Динамика ухудшится неизбежно. Насколько — можно судить лишь по результатам стендовых испытаний двигателя. Обычному владельцу они недоступны.

Расточка диффузоров

Диффузоры растачивают с противоположной целью. Экономия бензина для любителей шустрых машин неважна.

За счёт увеличения диаметра диффузоров увеличивается воздушный поток и разряжение, высасывающее топливо из каналов карбюратора в смесительную камеру.

Берясь за расточку, следует учесть, что лишь увеличение воздушного потока проблемы не решит, так как сделает смесь беднее. Дополнительно потребуется подобрать соответствующие жиклёры.

Кроме того, эксперимент не только необратимый, но и довольно опасный, можно насмерть «убить» карбюратор, испортив смесительные камеры.

Безопасная расточка — устранение препятствий воздушному потоку. Движению мешают неровности и следы отливок на малых диффузорах, а также выступающие винты крепления дроссельных заслонок.

  1. Снимите малые диффузоры. Зажав в тиски, напильником уберите неровности, скруглите поперечины. Отполируйте поверхности.
  2. Не откручивая, сточите выступающие головки винтов крепления заслонок.
  3. Перед установкой продуйте и промойте карбюратор.

При такой расточке малых диффузоров жиклёры менять не требуется. Смесь слегка обедняется, но на динамику это влияет мало.

Растачивать вручную большие диффузоры — дело малоперспективное. Во-первых, очень трудоёмкое, во-вторых, используя напильник, трудно выдержать форму. Лучше поискать знакомого токаря.

Расточка положительно сказывается на динамике при высоких оборотах двигателя. На малых и холостых оборотах увеличение диаметра диффузоров вызывает обеднение смеси, вследствие чего ухудшается стабильность, появляются провалы, падает мощность.

Недостатки устраняют увеличением размера жиклёра холостого хода, распылителя первой камеры и кулачка ускорительного насоса.

Всех хлопот можно избежать, если заменить штатный карбюратор на модель, предназначенную для двигателя большего объёма.

После расточки больших диффузоров или замены карбюратора более производительным об экономии топлива лучше не вспоминать.

Видео: доработка карбюратора ДААЗ-21083

https://youtube.com/watch?v=8DapaNbs2lc

Карбюраторы «Солекс», которыми комплектуются автомобили ВАЗ-2108 и ВАЗ-2109, зарекомендовали себя очень хорошо. Устранение их неисправностей по силам большинству автолюбителей. Главное — не теряться и немного подумать, приступая к ремонту.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

https://youtube.com/watch?v=9YsPr_IfCdo

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

  • малый уровень компрессии в одном из цилиндров;
  • сбилась регулировка системы зажигания;
  • неисправна одна или несколько свечей зажигания;
  • требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Конструкция и основные системы карбюратора

Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:

  1. поплавковая камера с балансировкой уровня;
  2. насос ускорительный;
  3. экономайзер;
  4. эконостат;
  5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещаются:

  1. два штуцера для подачи топлива и возврата излишков;
  2. шпильки для установки воздушного фильтра;
  3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
  4. клапан электромагнитный эконостата;
  5. воздушная заслонка системы запуска двигателя.

Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

  • установлен жиклёр ХХ большего размера, чем необходимо;
  • плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
  • деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.
