Дымогенератор для авто своими руками

Содержание:

Подробнее об элементах

Емкость с крышкой, трубка, соединяющая ее с коптильней, и компрессор — этот «джентльменский набор», приобретенный по отдельности, спасет немало средств. Не понадобится даже особый инструментарий, так как некоторые изобретатели умудряются сделать агрегат без сварки.

Компрессор — устройство необходимое

Устроить дымогенератор своими руками можно, но обойтись без компрессора не получится, так как нагнетание дыма — процесс, обеспечивающий ожидаемый результат. Холодное копчение зачастую требует до 3 суток, бесперебойная работа устройства необходима. Можно справиться и без него, постоянно добавляя опилки, следя за температурой, однако этот вариант непривлекателен.

Если камера для продуктов невелика, с задачей справится даже аквариумный прибор. Когда коптильня большая, выбор падает на автомобильный компрессор или элемент холодильника.

Коптильня: герметичность — гарантия успеха

Несоблюдение этого условия — получение «блина комом» — испорченных микробами продуктов. Важна герметичность стыков, корректность организации процесса. Коптильные камеры сооружают их листового железа либо кирпичей, в этом случае важны качество сварки либо швов кладки.

Некоторые умельцы используют бочки. На дно будущей камеры кладут поддон, предназначенный для жира, монтируют арматурные куски для подвешивания продуктов, сооружают решетки для копчения сыра, иных полуфабрикатов, рыбы.

Эжектор: оптимальный выбор вида

Для его изготовления нередко используют водопроводные трубы из металла, в роли резьбовых, сварных соединений — сантехнические уголки, сгоны. Есть 2 варианта размещения эжектора — в верхней или нижней части дымогенератора. Предпочтительнее первый, так как:

  • мал риск повреждения соединений;
  • обеспечивается экономичный расход топлива из-за более медленного тления;
  • щепки, попавшие в трубу, способны закрыть дымоход;
  • минимизируется риск затухания топлива в камерах большого объема;
  • отключенный компрессор не спровоцирует прекращение подачи дыма из-за дефицита естественной тяги.

Необходимые инструменты

Видео:

Для сборки дымогенератора для автомобиля вам потребуются следующие инструменты:

  • Источник сжатого воздуха.
  • Продувочный воздушный пистолет.
  • Регулятор давления.
  • Сигареты.

Все эти вещи вы может купить в хозяйственно магазине. Что касается источника сжатого воздуха, лучше использовать какой-нибудь компактный компрессор. В этом случае альтернативой является баллон колеса.

Приступаем к работе

трубка дымогенератора

Пистолет для продувки нужно модернизировать. Внутреннее отверстие, в которое будем вставлять сигарету, нужно сделать диаметром около 8 мм. Если это значение меньше, рассверлите отверстие сверлом.

После этого регулятор давление воздуха нужно соединить с модернизированным пистолетом. Подключаем сюда же источник сжатого воздуха. Отметим, что выходное давление должно быть не слишком большим, поэтому выбирайте компрессор послабее. Вероятно, вам потребуется варьировать поток воздуха для получения наиболее оптимального выхода дыма. Само давление должно быть не выше 0,5 Бар. В противном случае, детали проверять на предмет утечек будет труднее, так как вам понадобится целый блок сигарет.

Далее вставляем сигарету в носик пистолета, поджигаем ее и вкручиваем в инструмент. Все – ваш дымогенератор готов к работе. Можете использовать и другой более сложный метод создания диагностического оборудования. Так вы обеспечите возможность проведения профессиональной диагностики на предмет утечек.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

  Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков. Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия. Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Видео

Еще один вариант с использованием корпуса от пресс-масленки:

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

  • сам шприц;
  • свеча накала, такие используются на дизельных моторах;
  • проводка с клеммами, потребуется для подключения свечей;
  • термоусадочная паста;
  • патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
  • медная трубка, ее диаметр должен составлять примерно 6 мм;
  • дрель и набор сверел;
  • штуцер для подачи воздушного потока;
  • также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

  1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
  2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
  3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
  4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
  5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
  6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
  7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
  8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

  1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
  2. Свеча накаливания от дизельного двигателя.
  3. Реле времени.
  4. Шланги, трубки для подачи воздуха.
  5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её

Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

  • отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
  • круглая или квадратная труба;
  • металлорукав  или гофрированная труба;
  • тройниковые соединения;
  • компрессоры;
  • термометр и специальные провода.

На схеме показаны все важные составляющие хорошей коптильни

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

  • если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
  • верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
  • сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;

Дымоотвод может монтироваться и в нижней части

  • нарезается резьба под фитинги;
  • после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
  • магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
  • вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Работает устройство следующим образом:

  • прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
  • данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
  • в емкость загружается около 0,8 кг опилок, щепы или стружек;
  • крышка хорошо закрывается;
  • подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
  • топливо поджигается через боковое отверстие;
  • включается вентилятор.

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

Агрегаты для копчения делают даже из старых газовых баллонов

При наличии определенного подручного материала, специальных инструментов и некоторых навыках, создаются прочные и качественные дымогенераторы, с помощью которых можно приготовить вкуснейшие копченые продукты.

Как сделать дымогенератор для авто своими руками?

Автомобиль – это целый комплекс различных систем и агрегатов, работа которых тесно взаимосвязана. Стало быть, любое транспортное средство не застраховано от непредвиденных поломок. В случае возникновения таких неисправностей автомобиль обязательно отправляется на диагностику.

Часто под этим словом водители подразумевают проверку машины с использованием компьютерного тестера. Но это не всегда актуально – иногда причина поломки настолько проста, что справиться с ней можно, не выходя из дома.

Но если эта проблема касается нарушения герметичности какой-либо системы, здесь придется покупать дымогенератор для авто. Цена на подобные устройства составляет порядка 5-6 тысяч рублей. Но можно пойти и другим путем.

Сэкономить приличную сумму денег вполне реально, изготовив дымогенератор для авто своими руками. Что это за инструмент и как он изготавливается? Ответы на эти вопросы узнаете в ходе нашей сегодняшней статьи.

Делаем дымогенератор для авто своими руками – способ №2

В отличие от первого способа, устройство такого дымогенератора будет более затратным в изготовлении. Но в итоге мы получаем гораздо больший выход дыма, соответственно устройство будет более удобным в пользовании.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Назначение и характеристики

  • охлаждения;
  • впуска воздуха;
  • выпуска отработавших газов;
  • любая другая, в которой не допускается утечка во время функционирования двигателя.

Видна небольшая утечка дыма

Принцип работы данного устройства строится на применении густого, чаще всего белого дыма, который подается в систему под давлением, составляющим, как правило, 0,3-0,5 Бар, и позволяет с минимальными усилиями обнаружить любые негерметичные соединения, найти которые невооруженным глазом было бы невозможно.

Простейшая инструкция по изготовлению с использованием обычного ручного насоса:

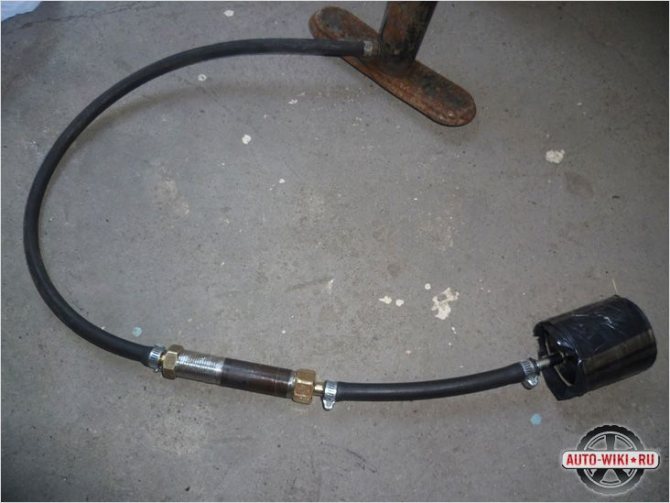

Конструкция дымогенератора

Топливный фильтр без фильтрующего элемента

Два штуцера

Сигарета вставляется таким образом
