Методы проверки датчика положения дроссельной заслонки (дпдз)

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Как почистить дроссельную заслонку на ВАЗ 2110 своими руками, модернизация дроссельного узла ВАЗ

Чистка дроссельной заслонки ВАЗ 2110 может быть необходима либо при диагностике симптомов поломки, схожих с признаками поломки ДПДЗ, но при этом датчик после проверки оказался полностью рабочим. Перед тем как почистить дроссельный узел ВАЗ 2110, необходимо оценить степень загрязнения. Дело в том, что корпус узла имеет довольно сложную структуру — через него проходит и охлаждающая жидкость, и каналы системы отвода паров бензина, а визуально это оценить сложно.

Хотя, чаще всего очистка без демонтажа узла проводится в профилактических целях.

Для полной очистки дроссельного узла применяют все те же аэрозоли, но будет необходим полный демонтаж узла. Стоит учесть, что после чистки потребуется заменить прокладку и уплотнитель гофры, кроме этого, может потребоваться регулировка дроссельной заслонки ВАЗ 2110. Для демонтажа дросселя в первую очередь снижают давление в системе охлаждения путём удаления крышки расширительного бачка

После этого ослабляются хомуты крепления каждого из шлангов, особое внимание уделяют состоянию шланга принудительной вентиляции — следов масла быть не должно. Если они есть, это говорит о закоксовывании канала вентиляции

После удаления шлангов подогрева снимают приводной трос и откручивают две гайки крепления корпуса дросселя. Узел можно демонтировать и приступать к тщательной очистке.

Провести чистку без демонтажа можно при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку

В магазинах автозапчастей часто предлагают купить модернизированные дроссельные заслонки в сборе для ВАЗ 2110. Суть доработки — в увеличении диаметра диффузора. Существуют три типоразмера улучшенных узлов — с диаметром 52, 54 и 56 мм. Штатный же диффузор получил размер 46 мм. Насколько такая модернизация имеет смысл, судить каждому, но заводские инженеры не зря получают зарплату. Дело в том, что пропорции топливо-воздух строго выверены ещё в процессе разработки двигателя, а увеличение количества воздуха, поступающего в камеру сгорания, приводит к обеднению смеси и некорректной работе ЭБУ. На самом деле, после замены штатного узла на доработанный, улучшение стабильности работы двигателя можно объяснить просто установкой чистой новой детали, но никак не изменением пропорций топлива и воздуха. То же относится и к установке воздушных фильтров нулевого сопротивления, прямоточных глушителей, самопальной перепрошивке электронных блоков управления.

Для корректной работы двигателя ВАЗ 2110 инжектор достаточно просто своевременно проводить диагностику, очистку и применять качественные горюче-смазочные материалы. Тогда двигатель прослужит долго и эффективно.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

  • Набор отверток;
  • Ключ на 13 миллиметров;
  • Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

  1. Снимите кожух, который установлен на силовом агрегате.
  2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
  3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
  4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
  5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
  6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
  7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
  8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
  9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
  10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

Чистка

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

  • С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
  • Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
  • Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
  • Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
  • Обязательно хорошо вымойте агрегат;
  • Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
  • Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
  • Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

Результат очисткиЕсли соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Демонтаж дроссельного узла

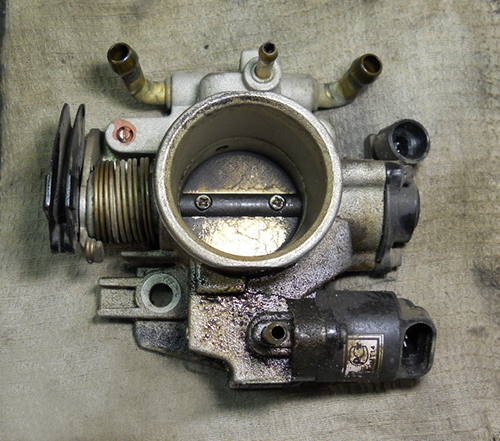

Так выглядит демонтированный узел, на фото он достаточно грязный требует чистки.

Демонтаж ДУ понадобится в любом случае. При наличии неисправностей узел меняется на новый, если же кроме загрязнения проблем нет, то на заслонке меняется прокладка, а затем выполняется тщательная очистка. Для демонтажа потребуется набор отверток и торцевой ключ на «13». Также нужно приобрести специальную жидкость для очистки, которую можно найти в любом автомобильном магазине. Отличным вариантом будет средство для карбюраторов – Arbo. Выполняется демонтаж только на «холодном» моторе.

Проходит работа по следующий схеме:

  1. Поднимаем крышку капота и демонтируем пластиковую крышку мотора.
  2. Далее нам следует снизить давление в системе охлаждения. Для этого необходимо снять пробку расширительного бачка.
  3. Раскручиваем крепления хомутов, ослабляем их.

  4. Перед нами будет шланг принудительной вентиляции силовой установки – его необходимо снять. Внимательно осматриваем воздушный патрубок на наличие масляных следов. Если они присутствуют, то скорее всего забит канал принудительной вентиляции, как результат – неисправная работа всего узла.
  5. Следующим шагом будет демонтаж шлангов подогрева заслонки. Удобнее их снимать при ослабленных хомутах.

  6. Переходим к демонтажу шлангу, отвечающему за вентиляцию бензобака.
  7. После откручивания двух гаек и тросика процесс полностью закончен – снимаем узел целиком.

Если при визуальном осмотре была замечена деформация деталей, то лучшим выходом будет замена агрегата. Если же требуется только чистка, то переходим к следующему разделу.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

Чистка дроссельной заслонки ВАЗ 2110

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

Загрязненный клапан дроссельной заслонки ВАЗ 2110

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Чистка

Итак, деталь снята. Теперь необходимо оценить состояние прокладки. Если чистка выполняется первый раз, то прокладку стоит заменить. Выполняется чистка при помощи заранее приготовленного средства, ватных палочек и зубной щетки. Нам необходимо почистить все полости, скрытые каналы

Самой заслонке и местам посадки необходимо уделить особое внимание

На фото показан процесс очистки при помощи специальной жидкости.

В итоге ДУ должен быть полностью очищен от смазки и пыли. Перед установкой стоит почистить канал вентиляции картерных газов. Здесь уже понадобится ножной насос. Выполнять продувку лучше с тем же средством.

На фото наглядно показано, как должен выглядеть очищенный узел.

Датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110, устройство, признаки неисправности

Если нажимать на педаль газа, клапан ДЗ поменяет угол расположения с нуля до 90 градусов. Это зависит только от степени нажатия педали. Чтобы синхронизировать подачу воздуха и топлива, управляющая электроника обязана знать, какое количество воздуха подаётся в камеру сгорания в конкретный момент. Именно для этого используется ДПДЗ. Он представляет собой несложный резистивный пoтенциометр, который закреплён на оси дросселя и перемещает бегунок по токопроводящему элементу, изменяя тем самым напряжение, подаваемое для контроля на ЭБУ.

Именно этот электрический потенциал воспринимается электронным блоком управления руководством к тому, сколько подавать топлива в камеру сгорания. Понятно, что любой сбой или несоответствие в уровне электрического импульса приводит к некорректной работе двигателя. Вот основные симптомы неисправности датчика положения дроссельной заслонки:

  1. Загорается аварийная лампа.
  2. Потеря динамики на любых оборотах.
  3. Провалы в работе мотора, рывки при движении.
  4. Нестабильные обороты при нажатом акселераторе.
  5. Нестабильные, неконтролируемые холостые обороты.

Для синхронизации подачи воздуха и топлива, управляющая электроника должна знать количество воздуха подаётся в камеру сгорания — для этого используется датчик положения дроссельной заслонки

Кроме этого, могут возникнуть сложности с запуском двигателя. Симптомы довольно распространённые и могут говорить не только о неисправности датчика положения дросселя, тем не менее проверить этот датчик гораздо проще, чем искать ложные причины и тратить время и деньги впустую. Чтобы выяснить неисправности ДПДЗ и устранить поломки, достаточно вооружиться простейшим мультиметром и действовать по такому алгоритму:

  1. Перед тем, как проверить датчик положения дроссельной заслонки, необходимо проверить состояние самой заслонки — если она потеряла подвижность в результате загрязнения, признаки и симптомы поломки будут очень похожими.
  2. При помощи мультиметра в режиме измерения напряжения проверяем этот показатель на выводах устройства. Если включить зажигание и полностью закрыть заслонку, напряжение не должно превышать 0,7B.
  3. Таким же образом проверяется напряжение на выводах датчика при полностью открытой заслонке. Мультиметр должен показывать минимум 4B.
  4. После этого необходимо убедиться в том, что напряжение изменяется не скачкообразно, а плавно в ходе перемещения заслонки от минимального значения к максимальному. Если есть скачки и провалы в показаниях мультиметра, налицо износ резистивного слоя в корпусе. В этом случае только замена датчика положения ВАЗ 2110 исправит ситуацию.
  5. Следующим шагом станет проверка сопротивления резиcтивного слоя датчика. Для этого выключают зажигание и снимают провода с клемм. После этого переводят мультиметр в режим измерения сопротивления, подключаются к выводам устройства и перемещают заслонку из одного крайнего в другое крайнее положение. Сопротивление также должно изменяться плавно и без рывков. В противном случае, датчик неисправный.

Более наукоемким методом датчик может проверяться на специальном стенде или сканером ошибок. В этом случае определить неисправность куда проще — сканер может показать два кода ошибок:

  • 0122 — когда напряжение на устройстве либо отсутствует, или ниже нормы;
  • 0123 — напряжение выше номинала.

В первом случае стоит просто проверить контакты и целостность проводки, ведущей к датчику. Во втором проблема может оказаться в выходе из строя как самого ДПДЗ, так и управляющей электроники. Тем не менее проверка датчика своими руками мультиметром приносит нехудшие результаты.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

  1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
  2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
  3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
  4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

  • нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
  • вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
  • зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
  • теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.
